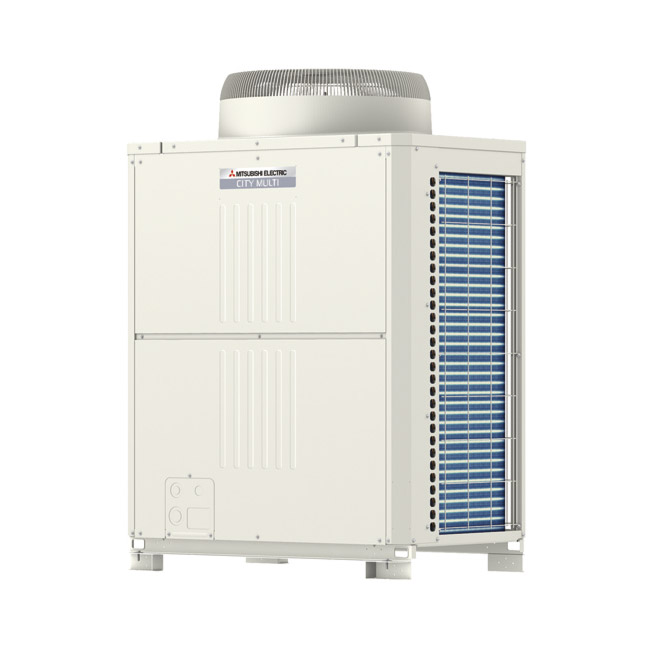

- Наружные блоки Mitsubishi Electric City Multi PUHY-RP/PURY-RP
Компания Mitsubishi Electric разработала специальные наружные агрегаты серии REPLACE Y, которые могут быть установлены на старые трубы (трубопроводы, использованные в системах на хладагенте R22).
В режиме промывки направление движения хладагента в системе соответствует режиму охлаждения.
Дополнительную конденсацию и испарение хладагента обеспечивает пластинчатый теплообменник в наружном блоке. Перед поступлением в трубопроводы давление хладагента уменьшается с помощью электронного расширительного вентиля до значения, соответствующего хладагенту R22. Процесс конденсации в наружном блоке поддерживается таким образом, чтобы на выходе была двухфазная смесь жидкость/газ, которая затем пропускается через все элементы старого гидравлического контура, а также через внутренние блоки. Далее в аккумуляторе наружного блока хладагент отделяется от масла, после чего минеральное масло блокируется в специальном резервуаре — масляной ловушке.
Промывка происходит за счет того, что газовая фаза хладагента, имеющая высокую скорость, движется в центральной части трубопровода и разгоняет жидкий хладагент. Скорость его становится достаточной для отрыва масляных капель от внутренней поверхности трубы. За два часа работы в режиме промывки удаляется все минеральное масло из трубопроводов. Технология промывки труб смесью жидкого и газообразного фреона запатентована компанией Mitsubishi Electric, а в 2007 году получена награда Японского Института Инноваций.
Параметр / Модель | PURY-RP200YJM-B | PURY-RP250YJM-B | PURY-RP300YJM-B | ||
---|---|---|---|---|---|
Модель состоит из модулей | - | - | - | ||
Электропитание | 380 В, 3 фазы, 50 Гц | ||||
Охлаждение | Производительность | кВт | 22,4 | 28,0 | 33,5 |
Потребляемая мощность | кВт | 4,95 | 6,82 | 8,35 | |
Рабочий ток | А | 8,3 | 11,5 | 14,0 | |
Коэффициент производительности EER | 4,52 | 4,10 | 4,01 | ||
Диапазон наружных температур | °C | –5 ~ +46°C по сухому термометру | |||
Нагрев | Производительность | кВт | 25,0 | 31,5 | 37,5 |
Потребляемая мощность | кВт | 5,50 | 7,22 | 8,70 | |
Рабочий ток | А | 9,2 | 12,1 | 14,6 | |
Коэффициент производительности COP | 4,54 | 4,36 | 4,31 | ||
Диапазон наружных температур | °C | –20 ~ +15,5°C по влажному термометру | |||
Индекс установочной мощности внутренних блоков | 50 ~ 150% от индекса производительности наружного блока | ||||
Типоразмеры внутренних блоков | Р15 ~ Р250 | Р15 ~ Р250 | Р15 ~ Р250 | ||
Количество внутренних блоков | 1 ~ 20 | 1 ~ 25 | 1 ~ 30 | ||
Уровень звукового давления | дБ(А) | 56 | 57 | 59 | |
Размеры (В х Ш х Д) | мм | 1710×1220×760 | 1710×1220×760 | 1710×1220×760 | |
Вес | кг | 275 | 290 | 290 | |
Завод (страна) | MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония) |
Параметр / Модель | PUHY-RP200YJM-B | PUHY-RP250YJM-B | PUHY-RP300YJM-B | PUHY-RP350YJM-B | PUHY-RP400YSJM-B | ||
---|---|---|---|---|---|---|---|
Модель состоит из модулей | − | − | − | − | PUHY-RP200YJM-B PUHY-RP200YJM-B | ||
Комплект для объединения модулей | − | − | − | − | CMY-RP100VBK | ||
Электропитание | 380 В, 3 фазы, 50 Гц | ||||||
Охлаждение | Производительность | кВт | 22,4 | 28,0 | 33,5 | 40,0 | 45,0 |
Потребляемая мощность | кВт | 5,68 | 7,62 | 8,98 | 11,79 | 11,87 | |
Рабочий ток | А | 9,5 | 12,8 | 15,1 | 19,9 | 20,0 | |
Коэффициент производительности EER | 3,94 | 3,67 | 3,73 | 3,39 | 3,79 | ||
Диапазон наружных температур | °C | –5 ~ +46°C по сухому термометру | |||||
Нагрев | Производительность | кВт | 25,0 | 31,5 | 37,5 | 45,0 | 50,0 |
Потребляемая мощность | кВт | 5,69 | 7,22 | 9,42 | 12,6 | 11,38 | |
Рабочий ток | А | 9,6 | 12,1 | 15,9 | 21,2 | 19,2 | |
Коэффициент производительности COP | 4,39 | 4,36 | 3,98 | 3,57 | 4,39 | ||
Диапазон наружных температур | °C | –20 ~ +15,5°C по влажному термометру | |||||
Индекс установочной мощности внутренних блоков | 50 ~ 130% от индекса производительности наружного блока | ||||||
Типоразмеры внутренних блоков | Р15 ~ Р250 | Р15 ~ Р250 | Р15 ~ Р250 | Р15 ~ Р250 | Р15 ~ Р250 | ||
Количество внутренних блоков | 1 ~ 17 | 1 ~ 21 | 1 ~ 26 | 1 ~ 30 | 1 ~ 32 | ||
Уровень звукового давления | дБ(А) | 56 | 57 | 59 | 60 | 59 | |
Размеры (В х Ш х Д) | мм | 1710×920×760 | 1710×920×760 | 1710×920×760 | 1710×920×760 | 1710×920×760 1710×920×760 |
|
Вес | кг | 230 | 255 | 255 | 255 | 460 | |
Завод (страна) | MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония) |
Параметр / Модель | PUHY-RP450YSJM-B | PUHY-RP500YSJM-B | PUHY-RP550YSJM-B | PUHY-RP600YSJM-B | PUHY-RP650YSJM-B | ||
---|---|---|---|---|---|---|---|
Модель состоит из модулей | PUHY-RP200YJM-B PUHY-RP250YJM-B | PUHY-RP250YJM-B PUHY-RP250YJM-B | PUHY-RP250YJM-B PUHY-RP300YJM-B | PUHY-RP300YJM-B PUHY-RP300YJM-B | PUHY-RP300YJM-B PUHY-RP350YJM-B | ||
Комплект для объединения модулей | CMY-RP100VBK | CMY-RP100VBK | CMY-RP100VBK | CMY-RP100VBK | CMY-RP100VBK | ||
Электропитание | 380 В, 3 фазы, 50 Гц | ||||||
Охлаждение | Производительность | кВт | 50,0 | 56,0 | 63,0 | 69,0 | 73,0 |
Потребляемая мощность | кВт | 13,77 | 15,68 | 17,50 | 18,59 | 21,09 | |
Рабочий ток | А | 23,2 | 26,4 | 29,5 | 31,3 | 35,6 | |
Коэффициент производительности EER | 3,63 | 3,57 | 3,60 | 3,71 | 3,46 | ||
Диапазон наружных температур | °C | –5 ~ +46°C по сухому термометру | |||||
Нагрев | Производительность | кВт | 56,0 | 63,0 | 69,0 | 76,5 | 81,5 |
Потребляемая мощность | кВт | 12,81 | 14,44 | 16,62 | 19,22 | 21,73 | |
Рабочий ток | А | 21,6 | 24,3 | 28,0 | 32,4 | 36,6 | |
Коэффициент производительности COP | 4,37 | 4,36 | 4,15 | 3,98 | 3,75 | ||
Диапазон наружных температур | °C | –20 ~ +15,5°C по влажному термометру | |||||
Индекс установочной мощности внутренних блоков | 50 ~ 130% от индекса производительности наружного блока | ||||||
Типоразмеры внутренних блоков | Р15 ~ Р250 | Р15 ~ Р250 | Р15 ~ Р250 | Р15 ~ Р250 | Р15 ~ Р250 | ||
Количество внутренних блоков | 1 ~ 32 | 1 ~ 32 | 1 ~ 32 | 1 ~ 32 | 1 ~ 32 | ||
Уровень звукового давления | дБ(А) | 59,5 | 60 | 61 | 62 | 62,5 | |
Размеры (В х Ш х Д) | мм | 1710×920×760 1710×920×760 |
1710×920×760 1710×920×760 |
1710×920×760 1710×920×760 |
1710×920×760 1710×920×760 |
1710×920×760 1710×920×760 |
|
Вес | кг | 485 | 510 | 510 | 510 | 510 | |
Завод (страна) | MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония) |
Параметр / Модель | PUHY-RP700YSJM-B | PUHY-RP750YSJM-B | PUHY-RP800YSJM-B | PUHY-RP850YSJM-B | PUHY-RP900YSJM-B | ||
---|---|---|---|---|---|---|---|
Модель состоит из модулей | PUHY-RP200YJM-B PUHY-RP250YJM-B PUHY-RP250YJM-B | PUHY-RP250YJM-B PUHY-RP250YJM-B PUHY-RP250YJM-B | PUHY-RP250YJM-B PUHY-RP250YJM-B PUHY-RP300YJM-B | PUHY-RP250YJM-B PUHY-RP300YJM-B PUHY-RP300YJM-B | PUHY-RP300YJM-B PUHY-RP300YJM-B PUHY-RP300YJM-B | ||
Комплект для объединения модулей | CMY-RP200VBK | CMY-RP200VBK | CMY-RP200VBK | CMY-RP200VBK | CMY-RP200VBK | ||
Электропитание | 380 В, 3 фазы, 50 Гц | ||||||
Охлаждение | Производительность | кВт | 80,0 | 85,0 | 90,0 | 96,0 | 101,0 |
Потребляемая мощность | кВт | 22,22 | 24,14 | 25,49 | 27,11 | 28,29 | |
Рабочий ток | А | 37,5 | 40,7 | 43,0 | 45,7 | 47,7 | |
Коэффициент производительности EER | 3,60 | 3,52 | 3,53 | 3,54 | 3,57 | ||
Диапазон наружных температур | °C | –5 ~ +46°C по сухому термометру | |||||
Нагрев | Производительность | кВт | 88,0 | 95,0 | 100,0 | 108,0 | 113,0 |
Потребляемая мощность | кВт | 20,13 | 21,78 | 23,75 | 26,47 | 28,39 | |
Рабочий ток | А | 33,9 | 36,7 | 40,0 | 44,6 | 47,9 | |
Коэффициент производительности COP | 4,37 | 4,36 | 4,21 | 4,08 | 3,98 | ||
Диапазон наружных температур | °C | –20 ~ +15,5°C по влажному термометру | |||||
Индекс установочной мощности внутренних блоков | 50 ~ 130% от индекса производительности наружного блока | ||||||
Типоразмеры внутренних блоков | Р15 ~ Р250 | Р15 ~ Р250 | Р15 ~ Р250 | Р15 ~ Р250 | Р15 ~ Р250 | ||
Количество внутренних блоков | 1 ~ 32 | 1 ~ 32 | 1 ~ 32 | 1 ~ 32 | 1 ~ 32 | ||
Уровень звукового давления | дБ(А) | 61,5 | 62 | 62,5 | 63,5 | 64 | |
Размеры (В х Ш х Д) | мм | 1710×920×760 1710×920×760 1710×920×760 |
1710×920×760 1710×920×760 1710×920×760 |
1710×920×760 1710×920×760 1710×920×760 |
1710×920×760 1710×920×760 1710×920×760 |
1710×920×760 1710×920×760 1710×920×760 |
|
Вес | кг | 740 | 765 | 765 | 765 | 765 | |
Завод (страна) | MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония) |
