Зовнішні блоки Gree GMV5 Mini & Slim

Охолодження, кВт 8.0-33.5
Нагрів, кВт 9.0-33.5
Обігрів Тепловий насос
Діапазон зовнішніх температур -5 – 52°С -20 – 27°С
Нагрів при мін. температурі, °C до -20
Тип холодоагента R410A
Тип блоку Зовнішній
  • Опис
  • Характеристики

Опис

DC lnverter Multi VRF Блок (R410A, Inverter)

Gree GMV5 Mini & Slim АІІ DC lnverter VRF використовує високоефективний інверторний компресор постійного струму і двигун вентилятора постійного струму. Модельний ряд лінійки складається з агрегатів в діапазоні потужностей від 4 до 12 к.с. Максимальна потужність може досягати 33.5 кВт.

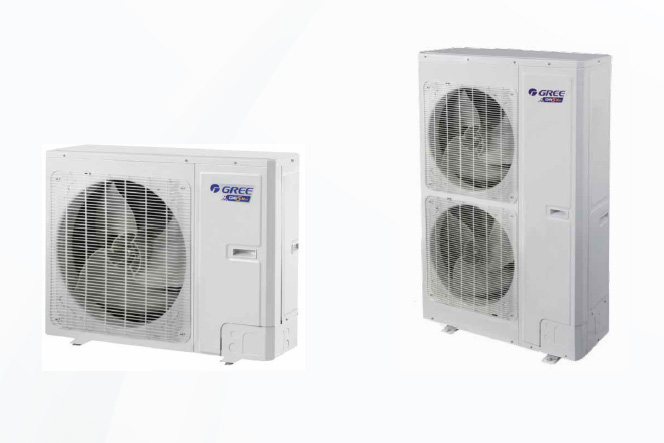

gmv5-mini-1.jpg GMV5 Mini

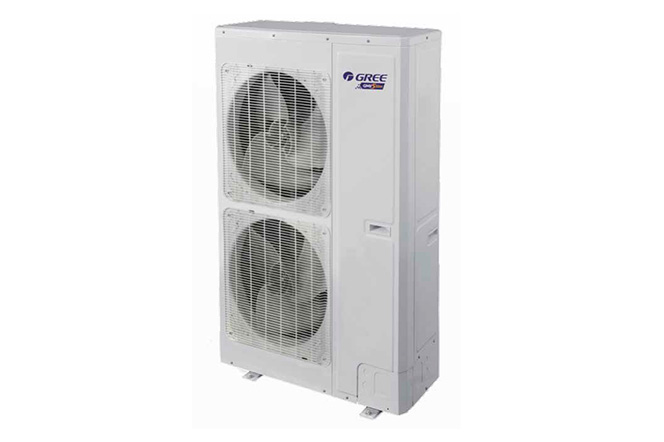

gmv5-slim.jpgGMV5 Slim

Характеристики

Максимальна довжина трубопроводу (метр) GMV5Mini GMV5Slim
Загальна довжина трубопроводу 250м1 300м2 300м
Фактична довжина трубопроводу 100м1 120м2 120м
Еквівалентна довжина трубопроводу 120м1 150м 150м
Різниця висот між внутрішніми блоками 10м1 15м2 15м
Різниця висот між ЗБ і ВБ (ЗБ розташований над ВБ) 30м1 50м2 50м
Різниця висот між ЗБ і ВБ (ВБ розташований над ЗБ) 30м1 40м2 40м
Довжина трубопроводу від першого рефнета до найдальшого ВБ 40м1 40м2 40м

Примітки:

*1: Значення застосовується до блоків 8 кВт, 10 кВт або 12.1 кВт.
*2: Значення застосовується до блоків 12 кВт, 14 кВт або 16 кВт

Модель GMV-80WI.JC-Т GMV-100WI.JC-T GMV-121WI.JC-T
Діапазон потужності к.с. 3 3.5 4
Продуктивність Охолодження кВт 8 10 12.1
Продуктивність Обігрів кВт 9 11 13
EER 3.90 3.70 3.51
COP 4.74 4.40 4.81
Силове живлення В/Ф/Гц 220-2408/1 Ф/50Гц
Макс. струм, запобіжник А 25 25 32
Споживана потужність Охолодження кВт 2.05 2.7 3.45
Споживана потужність Обігрів кВт 1.9 2.5 2.7
Макс. кол. подкл. ВБ блокiв 4 5 6
Обсяг заправки холодоагенту кг 1.8 1.8 2
Рівень звук. тиску дБ(А) 56 56 57
Діаметр труб підключення Рідина мм Ф9.52 Ф9.52 Ф9.52
Діаметр труб підключення Газ мм Ф15.9 Ф15.9 Ф15.9
Розміри (ШхГхВ) Блоку мм 980x360x790 980x360x790 980x360x790
Розміри (ШхГхВ) Упаковка мм 1097х477х9З7 1097х477х9З7 1097х477х9З7
Вага нетто / брутто кг 80/90 80/90 80/90

Примітка: Діапазон робочих температур зовнішніх блоків становить -5 - 52°С при охолодженні -20 - 27°С при обігріві.

Модель GMV-120WUC-T GMV-140WUC-T GMV-141WUC-T GMV-160WL/C-T
Діапазон потужності к.с. 4 5 5 6
Продуктивність Охолодження кВт 12.1 14 14.1 16
Продуктивність Обігрів кВт 14 16.5 16 18
EER 3.99 3.90 3.60 3.37
COP 4.28 4.18 3.85 3.87
Силове живлення В/Ф/Гц 220-2408/1 Ф/50Гц
Макс. струм, запобіжник А 32 40 40 40
Споживана потужність Охолодження кВт 3.03 3.59 3.92 4.75
Споживана потужність Обігрів кВт 3.27 3.95 4.16 4.65
Макс. кол. подкл. ВБ блокiв 7 8 8 9
Обсяг заправки холодоагенту кг 3.3 3.3 3.3 3.3
Рівень звук. тиску дБ(А) 57 58 58 58
Діаметр труб підключення Рідина мм Ф9.52 Ф9.52 Ф9.52 Ф9.52
Діаметр труб підключення Газ мм Ф15.9 Ф15.9 Ф15.9 Ф15.9
Розміри (ШхГхВ) Блоку мм 900xЗ40x1345 900xЗ40x1345 900xЗ40x1345 900xЗ40x1345
Розміри (ШхГхВ) Упаковка мм 998х458х1500 998х458х1500 998х458х1500 998х458х1500
Вага нетто / брутто кг 112/123 112/123 112/123 112/123

Примітка: Діапазон робочих температур зовнішніх блоків становить -5 - 52°С при охолодженні -20 - 27°С при обігріві.

Модель GMV-120WL/C-X GMV-140WL/C-X GMV-160WUC-X
Діапазон потужності к.с. 4 5 6
Продуктивність Охолодження кВт 12.1 14 16
Продуктивність Обігрів кВт 14 16.5 18
EER 3.99 3.90 3.37
COP 4.28 4.18 3.87
Силове живлення В/Ф/Гц 380В-415В ЗФ- 50/60Гц
Макс. струм, запобіжник А 16 16 16
Споживана потужність Охолодження кВт 3.03 3.59 4.75
Споживана потужність Обігрів кВт 3.27 3.95 4.65
Макс. кол. подкл. ВБ блокiв 7 8 9
Обсяг заправки холодоагенту кг 3.3 3.3 3.3
Рівень звук. тиску дБ(А) 57 58 58
Діаметр труб підключення Рідина мм Ф9.52 Ф9.52 Ф9.52
Діаметр труб підключення Газ мм Ф15.9 Ф15.9 Ф15.9
Розміри (ШхГхВ) Блоку мм 900xЗ40x1345 900xЗ40x1345 900xЗ40x1345
Розміри (ШхГхВ) Упаковка мм 998х458х1500 998х458х1500 998х458х1500
Вага нетто / брутто кг 122/133 122/133 122/133

Примітка: Діапазон робочих температур зовнішніх блоків становить -5 - 52°С при охолодженні -20 - 27°С при обігріві.

Модель GMV-224WUC-X GMV-280WL/C-X GMV-280WUC1-X GMV-335WUC-X GMV-335WUC1-X
Діапазон потужності к.с. 8 10 10 12 12
Продуктивність Охолодження кВт 22.4 28.0 28.0 33.5 33.5
Продуктивність Обігрів кВт 24 30 28 35 33.5
EER 3.66 3.60 2.40 3.50 2.60
COP 4.90 4.90 3.50 4.90 3.20
Силове живлення В/Ф/Гц 380-415В 3Ф- 50/60Гц
Макс. струм, запобіжник А 5 5 5 5 5
Споживана потужність Охолодження кВт 6.12 7.78 11.67 9.57 12.88
Споживана потужність Обігрів кВт 4.90 6.12 8.00 7.14 10.47
Макс. кол. подкл. ВБ блокiв 13 17 17 20 20
Обсяг заправки холодоагенту кг 5.5 7.1 7.1 8.0 8.5
Рівень звук. тиску дБ(А) 61 63 63 63 64
Діаметр труб підключення Рідина мм Ф9.52 Ф9.52 Ф9.52 Ф12.7 Ф12.7
Діаметр труб підключення Газ мм Ф19.05 Ф22.2 Ф22.2 Ф25.4 Ф25.4
Розміри (ШхГхВ) Блоку мм 940x320x1430 940x460x1615 940x460x1615 940x460x1615 940x460x1615
Розміри (ШхГхВ) Упаковка мм 10З8х4З8х 1580 1038X578X1765 1038X578X1765 1038X578X1765 1038X578X1765
Вага нетто / брутто кг 133/144 166/183 163/175 177/194 174/187

Примітка: Діапазон робочих температур зовнішніх блоків становить -5 - 52°С при охолодженні -20 - 27°С при обігріві.
