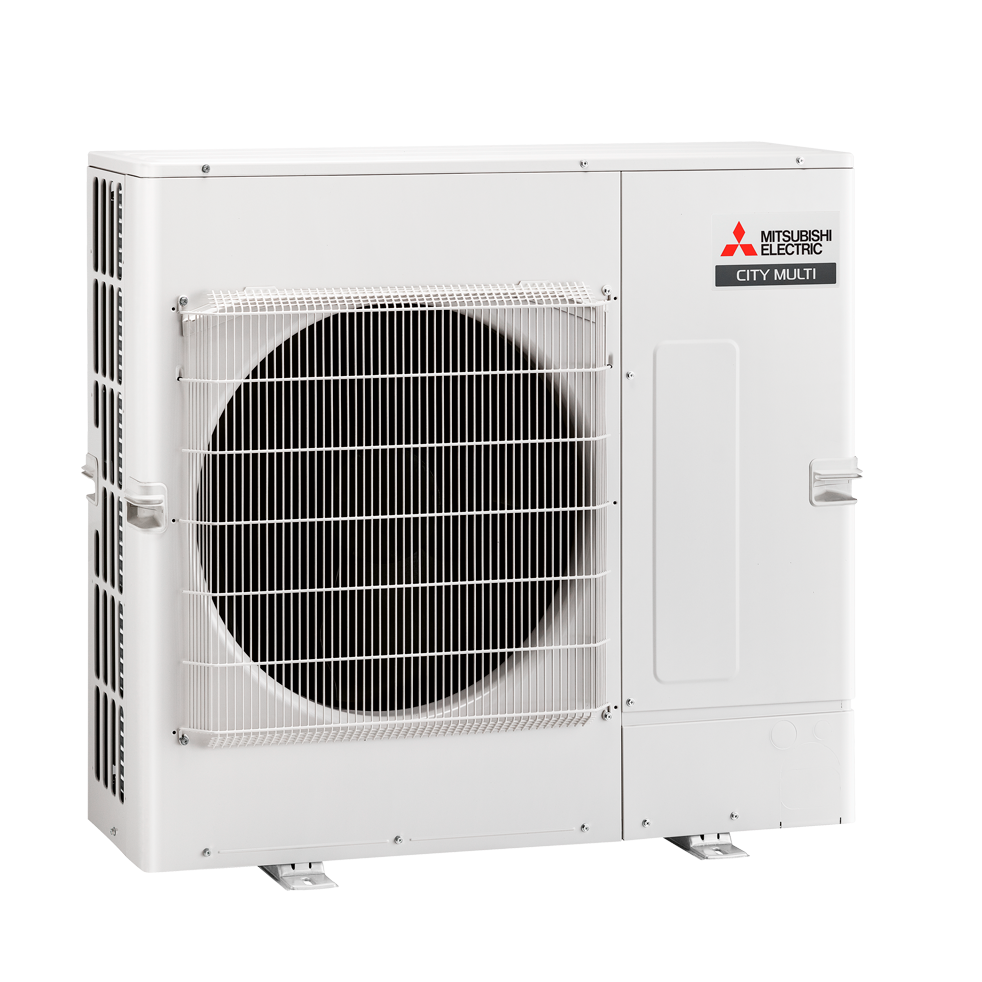

Зовнішні блоки Mitsubishi Electric Multi Split PUMY-SP140VKM/YKM
alt

Зовнішні блоки Mitsubishi Electric Multi Split PUMY-SP140VKM/YKM

Охолодження, кВт 15.5
Нагрів, кВт 16.5
Тип компресора Інвертор
Діапазон зовнішніх температур Від -15°C ДО +46°C Від -20°C ДО +15°C
Обігрів Стандартний обігрів
Нагрів при мін. температурі, °C до -20
Тип холодоагента R410A
  • Опис
  • Характеристики
  • Технічна документація

Опис

Інверторні системи Multi Split

До 2 – 8 внутрішніх блоків/охолодження та нагрівання

Характеристики

Позначення зовнішніх блоків PUMY-SP112VKM PUMY-SP112YKM PUMY-SP125VKM PUMY-SP125YKM PUMY-SP140VKM PUMY-SP140YKM
Продуктивність по холоду (кВт) 12,5 12,5 14,0 14,0 15,5 15,5
Споживана потужність (кВт) 3,10 3,10 3,84 3,84 4,70 4,70
EER / SEER 4,03 / 6,61 4,03 / 6,61 3,65 / 6,6 3,65 / 6,6 3,30 / 6,38 3,30 / 6,38
Продуктивність по теплу (кВт) 14,0 14,0 16,0 16,0 16,5 16,5
Споживана потужність (кВт) 3,17 3,17 3,90 3,90 4,02 4,02
COP / SCOP 4,42 / 3,98 4,42 / 3,98 4,10 / 3,93 4,10 / 3,93 4,10 / 3,90 4,10 / 3,90
Витрата повітря (м³ / год) 4620 4620 4860 4820 4860 4820
Рівень шуму в режимі охолодження / нагрівання (дБ(А)) 52 / 54 52 / 54 53 / 56 53 / 56 54 / 56 54 / 56
Розміри (мм) Ш / Г / В 1050 / 330 + 40 / 981 1050 / 330 + 40 / 981 1050 / 330 + 40 / 981 1050 / 330 + 40 / 981 1050 / 330 + 40 / 981 1050 / 330 + 40 / 981
Вага (кг) 93 94 93 94 93 94
Параметри фреонопроводу
Макс. сумарна довжина всіх фреонопроводів в системі з блоком-розгалужувачем (м) 120 120 120 120 120 120
Загальна довжина фреонопроводів (м) 95 95 95 95 95 95
Блок-розгалужувач/внутрішні блоки (м) 15 / 12 15 / 12 15 / 12 15 / 12 15 / 12 15 / 12
Тип / кількість (кг) / максимальна кількість холодоагенту (кг) R410A / 3,5 / 12,5 R410A / 3,5 / 12,5 R410A / 3,5 / 12,5 R410A / 3,5 / 12,5 R410A / 3,5 / 12,5 R410A / 3,5 / 12,5
GWP / еквівалент CO₂ (т) / макс. еквівалент CO₂ (т) 2088 / 7,31 / 26,1 2088 / 7,31 / 26,1 2088 / 7,31 / 26,1 2088 / 7,31 / 26,1 2088 / 7,31 / 26,1 2088 / 7,31 / 26,1
Діаметр фреонопроводів Ø (мм) рідина 10 10 10 10 10 10
Діаметр фреонопроводів Ø (мм) газ 16 16 16 16 16 16
Діаметр фреонопроводів до внутрішніх блоків Ø (мм) рідина 3 × 6 – 5 × 6 3 × 6 – 5 × 6 3 × 6 – 5 × 6 3 × 6 – 5 × 6 3 × 6 – 5 × 6 3 × 6 – 5 × 6
Діаметр фреонопроводів до внутрішніх блоків Ø (мм) газ 3 × 10 – 4 × 10 + 1 × 12 3 × 10 – 4 × 10 + 1 × 12 3 × 10 – 4 × 10 + 1 × 12 3 × 10 – 4 × 10 + 1 × 12 3 × 10 – 4 × 10 + 1 × 12 3 × 10 – 4 × 10 + 1 × 12
Електричні параметри
Напруга живлення (В, фази, Гц) 220–240, 1, 50 380–415, 3+N, 50 220–240, 1, 50 380–415, 3+N, 50 220–240, 1, 50 380–415, 3+N, 50
Робочий струм в режимі охолодження / нагрівання (А) 12,87 / 14,03 4,46 / 4,86 15,97 / 17,26 5,53 / 5,98 20,86 / 20,63 7,23 / 7,15
Рекомендований номінальний струм запобіжника (А) 32 16 32 16 32 16
Можливість підключення внутрішніх блоків (кількість / тип) 2–8 / 15–100 2–8 / 15–100 2–8 / 15–100 2–8 / 15–100 2–8 / 15–100 2–8 / 15–100

Технічна документація

Технічний опис
